多工位拉伸機，包括機架，機架從入料側到出料側依次排列若六個工位，依次為淺拉工位，二次拉伸工位，拉伸完成工位，一次整形工位，二次整形工位和切邊去毛刺工位，所述工位間設置有送料機構，工位包括模具機構，模具機構包括上模部分和下模部分，上模設置有為其提供動力的液壓裝置，下模設置有推出半成品的氣動裝置。
沃達重工，以"高剛性高效率高精度"著稱，榮獲多項國家專利。為您提供液壓機一站式解決方案。10T-20000T可完全根據要求訂制，為您提供精確沖壓方案。
咨詢熱線:18963222388
產品詳情

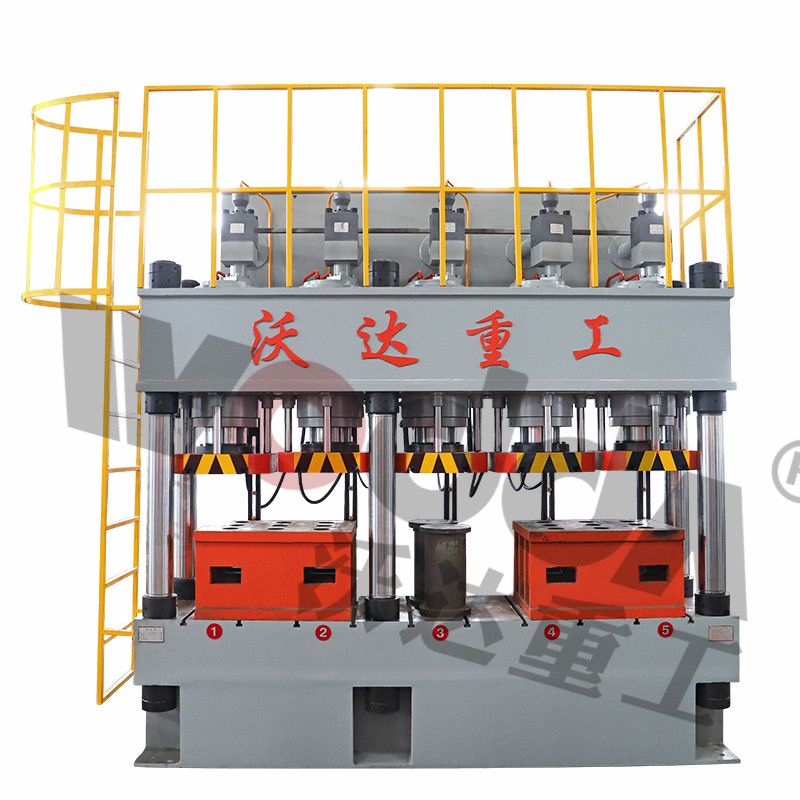

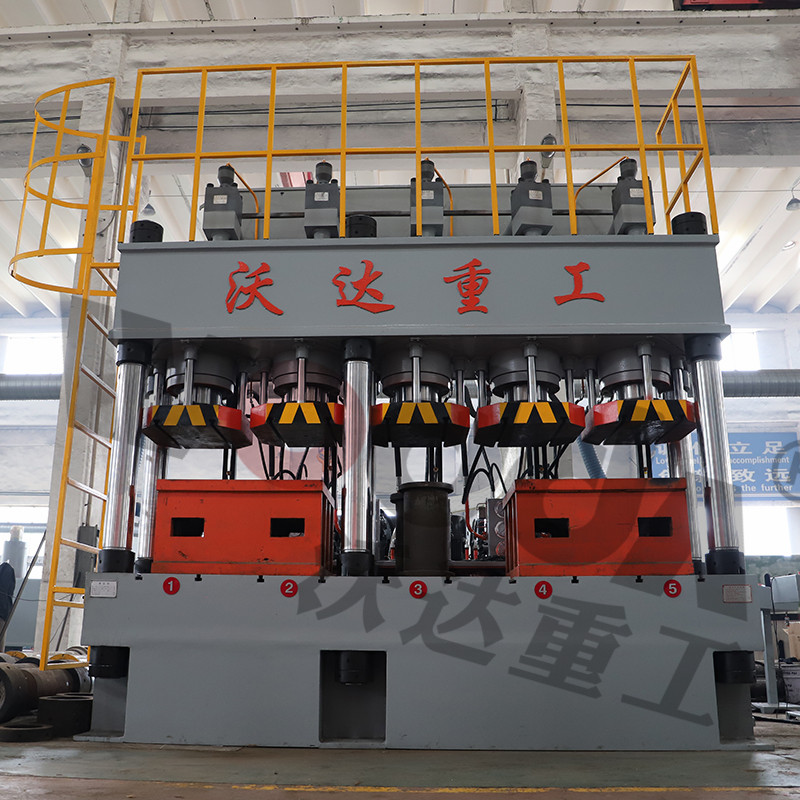

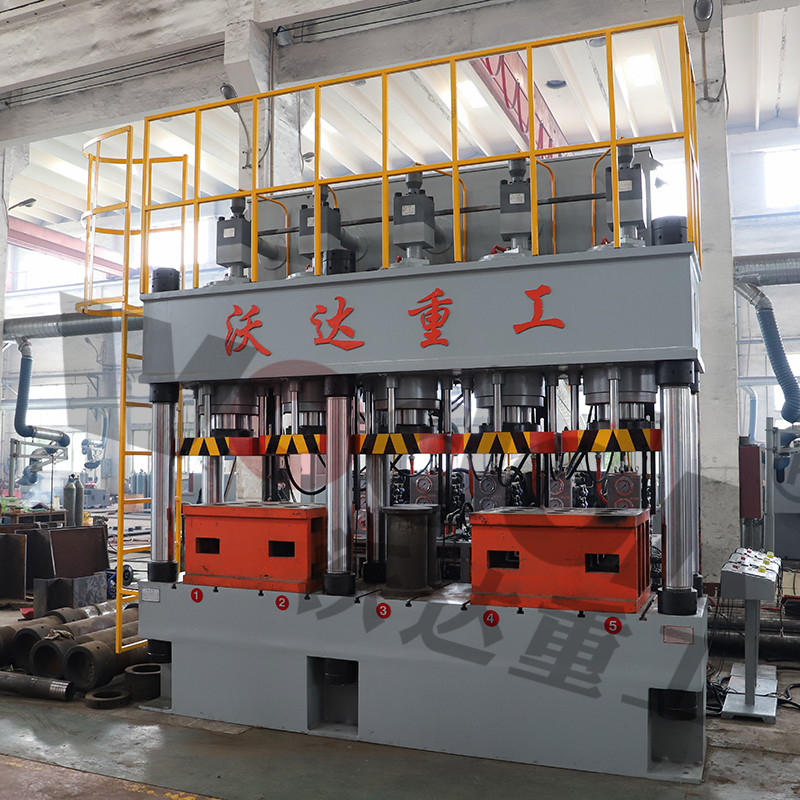

多工位拉伸機，包括機架，機架從入料側到出料側依次排列若六個工位，依次為淺拉工位，二次拉伸工位，拉伸完成工位，一次整形工位，二次整形工位和切邊去毛刺工位，所述工位間設置有送料機構，工位包括模具機構，模具機構包括上模部分和下模部分，上模設置有為其提供動力的液壓裝置，下模設置有推出半成品的氣動裝置，所述氣動裝置，液壓裝置，送料機構均由設置于機架上的控制面板經電路控制，機架入料側到出料側之間與控制面板朝向的同一側設置有光幕保護器。
通過采用上述技術方案，提供了一種針對現有技術存在的不足，本實用新型的目的在于提供一種拉伸速度快，加工效率高，加工精度高，操作方便，安全可靠的多工位拉伸機。
| 型號/技術參數 | 150T五工位六柱液壓機 | |
| 公稱壓力KN | 1500 | |
| 系統壓力MPa | 25 | |
| 主缸回程力T | 20T*5 | |
| 滑塊行程mm | 500 | |
| 最大開口高度mm | 900 | |
工作臺有效面積（mm*mm） | 左右（四柱之間面積） | 3050 |
| 前后（工作臺前端至后端） | 800 | |
| 空程下行速度 mm/s | 280 | |
| 壓制速度 mm/s | 12-24 | |
| 回程速度mm/s | 180 | |
| 電機功率KW | 18.5*5 | |
| 滑塊尺寸mm | 600*600 | |
| 頂出力T | 35T | |
| 頂出行程mm | 250 | |
| 下頂缸速度頂出mm/s | 180 | |
| 下頂缸速度退回mm/s | 220 | |
| 備注：主缸采用快速缸（缸中缸）結構 電控系統獨立/臺 | ||
